在我们的生活的生产中,一些小小的产品总能给我们的生活还有工作带来很大的功能,它看似微小,却能够被广泛运用于电子,工业各个领域,cm1断路器,一种主要安装在低压配置的电柜中,用来操作主开关的开关断路器,它起到的控制还有保护配电的功能被电路网络所广泛运用,那么,cm1断路器究竟有哪些型号,它的安装范围又都有哪些呢?
CM1常熟开关断路器主要安装在低压配电柜中作主开关,用于控制和保护配电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合IEC947-2、GB14048.2《低压断路器》标准。
型号

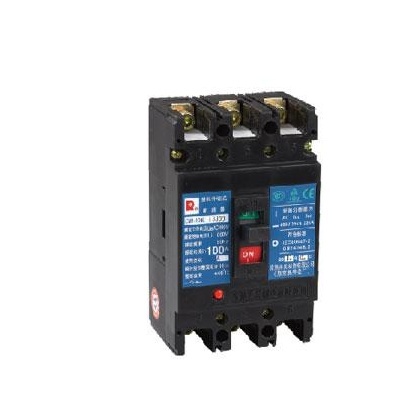

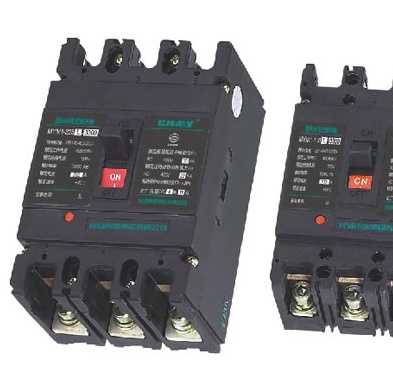

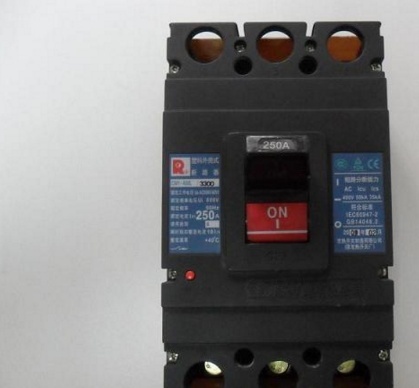

cm1断路器型号如下:
安装范围
一.使用条件
1.周围空气温度为-5°C~+40°C,且24h的平均值不超过+35°C(特殊订货的除外);
2.安装地点的海拔不超过2000m;
3.空气相对湿度在最高温度为+40°C时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25°C,该月的月平均最大相对湿度不超过90%,并考虑因温度变化发生
4.在产品表面的凝露;
5.污染等级为3级。
二.结构特点简介
1.触头系统
每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性,保证了断路器的高分断能力。
2.操作机构
安装在断路器中央,与主电路隔离;断路器由弹簧贮能机构进行闭合操作,闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。所有附件整个系列通用。
3.抽屉座
摇动抽屉座下部横梁上手柄,可实现断路器的三个工作位置(手柄旁有位置指示);“连接”位置:主回路和二次回路均接通,此时隔离板开启;“试验”位置:主回路断开。并由绝缘隔离板关闭隔开,仅二次回路接通。可进行必要的动作试验;“分离”位置:主回路与二次回路全部断开,此时隔离板关闭;
4.抽屉式断路器具有可靠的机械联锁装置,只有在连接位置和试验位置时才能使断路器闭合;断路器共有47个二次回路接线端子;相同额定电流的抽屉式断路器(包括本体和抽屉座)具有互换性。
三.智能控制器的选择
智能控制器分为以下三种:电子型、标准型、通讯型。
基本功能
过载长延时反时限保护;短路短延时反时限保护;短路短延时定时限保护;短路瞬时保护;接地故障保护功能;整定功能;过载报警功能;试验功能;电流显示功能;自诊断功能;热模拟功能;故障记忆功能;触头损耗指示;MCR功能;选择功能(用户按需要订货时选择)电压显示功能;负载监控功能。
由于每个产品都有它们自己的功能,使用对象,使用单位还有性能等,这也就造就了它们运用在固定的工业行业领域,cm1断路器,它的使用,一样收到温度还有其他方面的限制,然而,它所具有的对短路的延时保护以及能够记忆还有自诊断等功能,满足了人们在各个行业领域的使用要求,上面对于cm1断路器型号和安装范围的介绍,可能能够让你更加全面的了解这一产品。
