四通阀是在空调等等类似产品中扮演着重要角色的部件之一，市面上的四通阀大多性能参数良好，能够拥有较长的使用寿命，但是已经环境参数的不同和实际使用情况的差异，四通阀还是不可避免会产生一些故障，今天为大家介绍的就是关于四通阀的结构和工作原理内容，除此之外，我们还列举了几种常见故障，并给出了具体的解决方法，有意向了解的朋友可以仔细关注。
一、四通阀的结构与工作原理

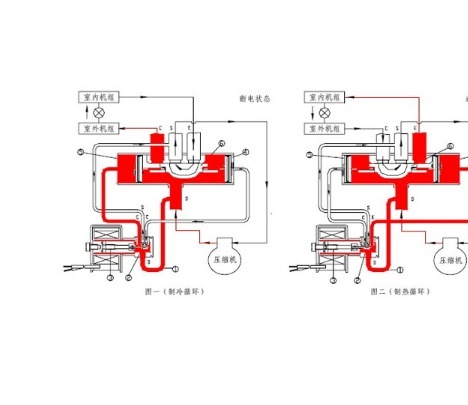

当电磁线圈处于断电状态，如图(b)，先导滑阀(pilotslidevalve)在压缩弹簧(compressspring)驱动下左移，高压气体进入毛细管1′后通过毛细管4′进入右端活塞腔(pistonchamber)，另一方面，左端活塞腔的气体排出，由于活塞腔两端存在压力差，活塞及主滑阀(bodyslidevalve)左移，使2与3、1与4接管相通，于是形成制冷循环(CoolingCycle)。
当电磁线圈处于通电状态，如图(c)，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管1′后通过毛细管2′进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞腔两端存在压力差，活塞及主滑阀右移，使2与1、3与4接管相通，于是形成制热循环(HeatingCycle)。
二、四通阀换向不良的可能原因
根据过去的动作不良事例，汇总如下：
1、线圈断线或者电压不符合线圈性能规定，造成先导阀的阀芯不能动作;
2、由于外部原因，先导阀部变形，造成阀芯不能动作;
3、由于外部原因，先导阀毛细管变形，流量不足，形成不了换向所需的压力差而不能动作;
4、由于外部原因，主阀体变形，活塞被卡死而不能动作;
5、系统内的杂物进入四通阀卡死活塞或主滑阀而导致不能动作;
6、钎焊配管时，主阀体的温度超过了120℃，内部零件发生了热变形而导致不能动作;
7、空调系统制冷剂发生泄漏，造成循环量不足，换向所需的压力差不能建立而不能动作;向系统充入一定量的制冷剂，便可换向到位。
8、压缩机的制冷剂循环量不能满足四通阀换向的必要流量;
9、变频压缩机转速较低时，换向所需的必要流量得不到保证;
10、涡旋压缩机使系统产生液压冲击造成四通阀活塞部破坏而不能动作。
三、四通阀不换向或串气的判别方法及维修
1、串气的判别与维修(串气其实也是四通阀换向不到位的一种)
空调器使用一段时间后，出现串气。启动压缩机并使四通阀换向，用手同时摸四通阀E、S、C三条接管，若三条接管均发热，证明四通阀换向未到位，处于中间串气状态。也可以用一小块磁铁，当换向时小磁铁不随之移动，则也说明串气。
2、不换向的判别与维修;造成电磁四通换向阀不换向的原因有：
⑴电磁阀电磁线圈烧毁。切断电源，用万用表R*1档测量电磁线圈的直流电阻值和通断情况(电磁阀的电磁线圈的电阻值约700Ω，若线圈电阻为零，说明线圈短路;若线圈电阻为无穷大，说明线圈已断路。)当测量的电阻值远小于规定值时，说明电磁线圈内部有局部短路。应更换同型号的电磁线圈，在更换时，应注意在没有将线圈套入中心磁芯前，不能做通电检查，否则易烧毁线圈。
⑵换向阀的活塞上泄孔被堵。换向阀活塞上泄气孔直径只有0.3mm.，孔前虽有滤网，如果制冷系统不清洁，很容易被堵，造成不能换向的故障。对于这种故障先可进行如下处理：反复多次接通，切断电磁线圈的电路，使换向阀连续换向，以便冲除污物。如仍冲不通，可拆下换向阀进行冲洗或更换电磁四通换向阀。
⑶换向阀活塞碗泄露。将正在制冷的空调器的温度控制旋钮时针旋到底，使空调器停止工作，待3min后高、低压力趋于平衡,换向阀再通电。如此反复几次，如仍无效，只能更换新的电磁四通换向阀。
⑷换向阀右气孔关不严密。电磁四通换向阀正常换向后，空调器运行处于制热状态。此时，换向阀右侧毛细管应该较冷，左侧高压毛细管应该较热。若左、右2根毛细管均变热，说明是换向阀的右气孔关不严密。处理办法是使电磁四通阀多次通电，如右气孔仍关不严密，只得更换新的电磁四通换向阀。
⑸制冷剂泄漏。由于制冷剂泄漏，使高、低压差减少，使得换向阀换向困难。对这一故障应进行查漏、补焊、抽真空和加注制冷剂。
⑹电磁四通换向阀上的毛细管堵塞。对于这种故障也可反复多次接通、切断电磁线圈的电路，使换向阀连续换向，冲除污物。如仍冲不通，可以拆下冲洗或更换毛细管。
四通阀采取的是制热循环技术，因此被广泛运用于类似空调以及其他一些循环制冷制热系统中，由于使用方法的不当或者环境上的差异，有一些四通阀会出现故障，比如主阀体变形，活塞被卡死而不能动作等等就是类似的问题。这个时候我们可以采取措施排除可能的故障原因，并依照上文所示进行解决，必要时候也可以求助专业维修人员的帮助。
